有利对外宣传，对外地来访者赠送部分入门器材（自负邮费）

本电子开放实验室电子入门培训学习过程：

a、电子入门套件包 PCB(布线)设计材料套件

培训，由高年级同学带低年级，主要是组装收音机、重新设计收音机电路和PCB板

b、单片机入门

培训，由高年级同学带低年级，主要是组装单片机系统、简单编程、学习单片机开发过程

c、传统单片机项目（举例）

选一来学习：测温度、测电压、超声波测距、点阵汉字显示、液晶汉字显示、存储器，时钟电路：定时器、万年历，

GPS定位、寻迹小车、声控小车、里程计、红外收发实验、数据采集并无线数据传输

d、收音机 + 传统单片机项目 ===》新项目（举例、做完了传统项目加上收音机芯片为新项目）

选一来学习：可以预存频道的收音机、时钟程控收音机、温度数显收音机、自动语音报台收音机、可用蓝牙耳机听的收音机、声控收音机、能显示电台信号强度的收音机。

e、嵌入式系统 FPGA（自学并设计一个项目）

本电子开放实验室欢迎大二大三的同学加盟：

大二上的同学学了模拟电子线路可以来开始做硬件电路制作。

大二下的同学学了单片机可以来此认领一个单片机项目。大三学了嵌入式系统欢迎来做相应制作。

兼职：对校外答疑、收费帮人解决问题，从电子专业上挣100元比干家教等非专业挣300元有意义。

站长设计的综合练习项目

当各位通过上面的学习，自认为电路水平良好，不妨再找以计算机编程爱好为主的同学组队，培养团队协作能力：

学生参加真实项目的可能性不大，因为真实项目一般时间紧任务急。本室设计一个模拟(比较接近真实)的设计目标：

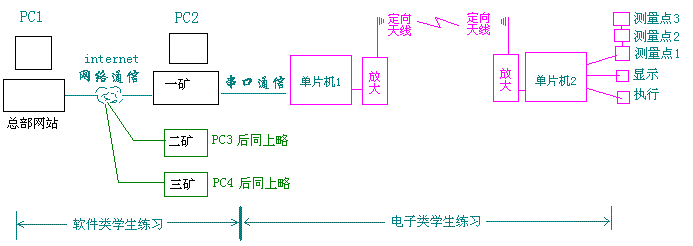

某煤矿集团公司，下属多个矿井，每个矿井有多个瓦斯检测点，如果某个点值超标要及时报警(结构如图:)

所有井(单片机2)每小时各测量点自动采集一次数据，通过无线发射到(单片机1)，在通过串口按时间存入本井管理微机(PC2)数据库中，长期保存可以查询；每天各井(PC2)把各点的日平均值，通过互联网自动送安全总部(PC1)数据库中保存；安全总部(PC1)管理员随时可以通过PC2发送命令，查询某测量点的当时值或执行某种动作。安全总部(PC1)同时又是网站服务器，网站程序自动根据上报的测量值生成新网页(每日自动更新)，供公司其他部门用浏览器来查询。这样，一个项目涉及：数电模电、单片机程序设计、高频放大、定向天线设计、串口通信、网络通信编程、数据库编程、网络安装、网站程序设计，基本覆盖通信与电子的重要知识，可以由多人共同完成，仿佛一个真实项目由多人协作完成一样。比如，电子类学生制作单片机测量控制和天线系统，软件类学生制作网络程序数据传输及数据库，网站编程类学生制作网页自动生成程序。项目每个部分完成后都可以作为求职或考验面试作品。

本项目由06级同学完成了，并且在无线通信中增加了中继通信。

也可以做我们熟悉的系统：

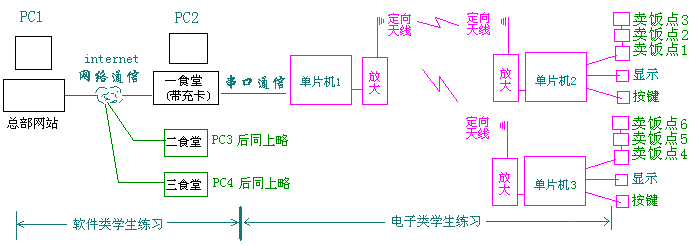

某大学所有食堂，都可以用射频IC卡买饭，可以在任何食堂向IC卡充费，可以在网站查询到自己的消费情况。此系统比公交系统要复杂。每次买饭时单次超过一定金额要输入密码，或一天内累计超过一定金额，也要输入密码。请大家考虑如何制作，要求的知识与上面相当。仿制售饭系统的示意图：
