PCB设计教学材料
(卖套件不是本站的首要目的，让你感到有收获才是最重要的，本站要做有自己特点的业务)
(电子老师的个人网站，不做大而全，淘宝上已经很多了，只做少而精，只卖很少的几种产品)

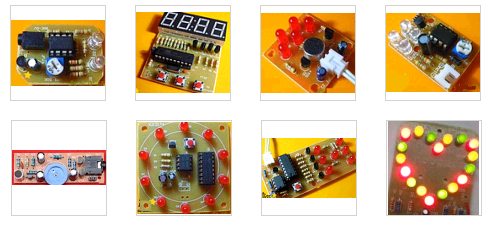

    本站第三业务，配合电路板设计课程，主要面对班级。好多学校在教电路板PCB设计时，是空对空，只学软件使用，学生手中没有实物 参照，不好理解实际管脚尺寸问题，没有用尺子量实物再画图的经历，其实网上有不少简单的套件就可以作为教学样板。类似如下图的简单电路：

   每大套180元：每大套有15个小套件及相关材料，共180元（包邮）
   只要制作成功三分之二即算实现学习目的。

二、本套件组合的优点展示：

    以上合计价格为180元（1套起卖、包邮），我们不是仅仅卖套件的，主要卖服务。主要表现在几个方面，是其他套件商店不提供的：

（1）提供实验指导，你按时提交实验报告，本站网上批改。实验报告成绩可以提供给你任课老师参考，由老师酌情考虑是否对你的平时成绩加分，本店可以给你的老师提建议。

（2）本站编写、独一无二的网上作业登记、投票、批改系统(示例)。在网上找一找，有哪家卖套件后还要批改实验作业的？

（3）实验结束后，再提供一份在线测试作为复习，可以PK争取得奖，在网上找一找，有哪家卖套件，实验结束后还有复习和在线测试的？

    买来套件，练习PCB设计结束之后，还可以继续做焊接练习，如果元件没有丢失，可以焊接成功，真是一举两得。
    但是，仅仅网上买来，教学中也不好直接使用。还要有纸板（或泡沫板），当学生设计出PCB版，到打印店打印出丝印层和布线层之后，分别贴到板的两面，再把元件插到板上看效果，再反复修改，直到合乎教师的要求。 本站把纸板（或泡沫板）一并准备好了，买了就可以直接作为教学材料使用了。

    本站计划每大套有15个小套件及相关材料，共180元（包邮），两人一组，可以供30个学生模仿设计PCB板用，每个学生模仿一半PCB图，在上交一张合并图。如果是60个学生可以买两大套，老师可以要求第二组学生设计时不能按原来的PCB边框形式，比如原板是正方形，要求改为长方形，在长方形下重新设计PCB板。

购买方案：
     15--29个学生    买一套 （部分组为一人一组 ，独立画完；两人一组可以一人画一半，再合并PCB图为完整图，上交3份图）
                      （每人一份实物是最好的，练习效果比较好）
     15--59个学生    买一套 （部分组为三人一组 ，三人一组可以一人画一部分，再合并PCB图为完整图，上交4份图）
     60--89个学生    买两套 （部分组为三人一组）
     90--119个学生   买三套 （部分组为三人一组）

日光灯学生寝室就有，不用买。 如果贵处已有电钻（本站也可以提供12V微型电钻），方便对PCB钻孔，则可以用感光板把PCB制造出来。

PCB制版可用热转印法、感光板法
1、热转印法，打印店老板不会让打印热转印纸，热转印纸也不好找，买铁制电熨斗也要钱
2、感光板法，打印店老板不会让打印透明纸，透明纸也不好找，要用紫外灯、透明纸，紫外灯比较贵
3、本站建议用感光法制版，进行改进，不用紫外灯用日光灯代替，不用透明纸打印用普通A4白纸打印，老师不用操心，学生可以自己制版， 尽管感光时间长，一般要几十分钟属于可以接受范围，这样制作成本很低。如果不算日光灯和电钻，成本很低（人人可以承担），就可以开展动手实验了，学生学习和毕业之后随时可以自己玩，这是其特别有价值之处。 本套件除了没有提供日光灯、电钻，其他都有了。
   不管热转印法还是感光板法，即使教师找来印热转印纸或透明纸，用办公室打印机代学生打印，老师也会很忙的，打印这种纸打印机易出毛病，要是打印机坏了老师会又急又忙~_~，（站长的深刻教训），不如让学生自己找打印店，用普通白纸打印省心，对学生以后也更 实用。

PCB设计：

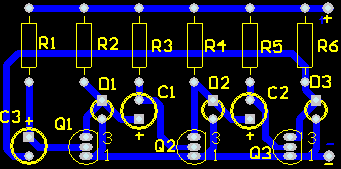

1、先画出原理图(略)、再画出PCB布线图：

如果如本图这样简单的电路，可以不画原理图，直接画PCB图。 注意，在允许情况下，线粗比线细好，线细了一钻孔可能线就掉了断了。

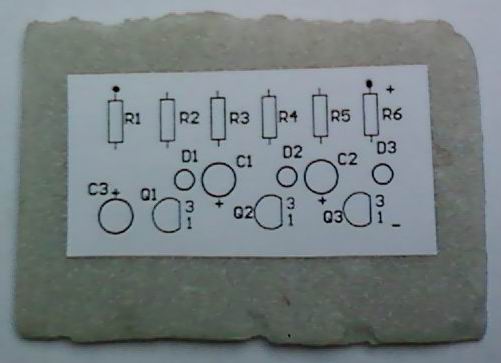

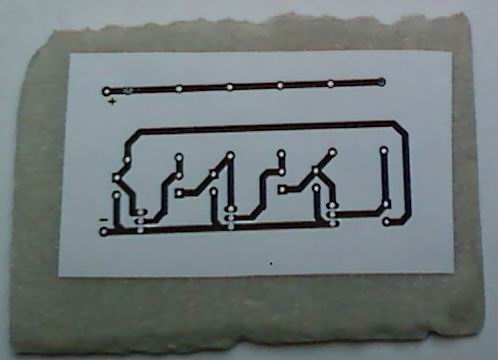

2、分别打印出丝印层(正常打印)、布线层(镜像打印)，并粘贴在泡沫板（或纸板）的相应两面，元件脚孔要相对：

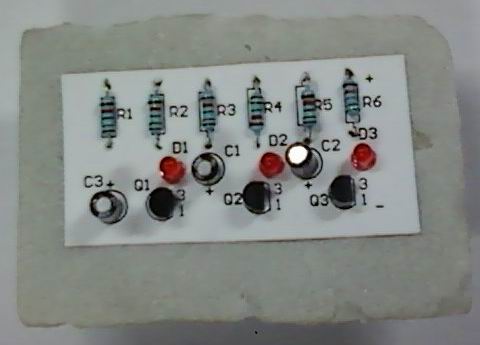

3、插上元件，看是否合适，如果不合适，可以在修改PCB图，直到满意为止。

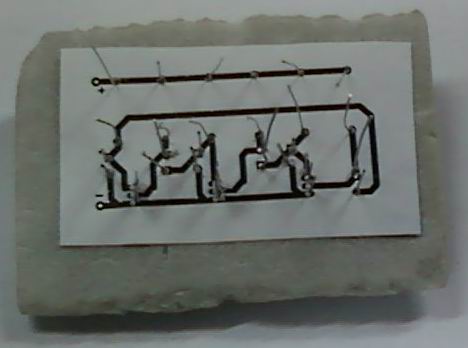

上图可见，元件插上后，尺寸基本符合(如果不好插上也可以用实物与图依次对照)，本PCB可以使用。

套件包中含：
1、15套基础制作电路套件
2、30个泡沫板
3、1对玻璃板（当样品吧，玻璃又重又脆，运输不便，如果不够，街上玻璃店很好买到）
4、截小感光板5个（试验曝光时间）、大感光板（7.5cm×10cm）2个（老师选择两个好的设计来制版，让学生都观摩学习）
5、显影剂1包
6、三氯化铁1包（或蚀刻剂1包）
7、油性笔1支
8、上述材料详细用法，PCB制作过程资料一份  （即：除了没有提供日光灯、电钻，其他都有了。）
     （注：日光灯可以用寝室里的，电钻可以在实验室或街上加工商店找到，制出PCB板学习已结束，钻孔工序可以不再进行了）
     （ 感想：河南大学开放实验室，有大型的PCB雕刻机，当时进价20多万，但本人认为，不用大设备也能做板才更实用， 学生毕业后从事电路设计，那公司里就有设备，问问就能上手，如学生毕业后有其他更好去处，不再从事电子设计专业，仅仅作为电子爱好者，偶尔想做个电路，这些知识是比较有用的。偶尔想试验一个电路，却要先买一套贵设备不现实吧，上网店打板虽然比较现实，但费时间也不算很便宜，买感光板是最简单的 。现在学习，就要成本低，还能知道全部流程，这样最好）

本处PCB设计教学材料  与  焊接入门电子套件组合 看器材好像很多相同，这是相同点，主要不同点是

1、适合年级和目的不同

 焊接入门电子套件组合，一般是大一同学，主要是练习焊接，再练习万用板自己布线焊接，设计PCB板仅为体验，为以后上PCB课有感性认识。

 PCB设计教学材料，一般是大二或大三同学，主要是设计PCB板，通过模仿实际电路板来学习，焊接不是目的，器材到手后也不准焊接，研究器材的画板方法，用自制的PCB板焊接。

2、操作方式不同

 焊接入门电子套件组合，练习焊接成品PCB，再练习万用板焊接，用简易PCB软件设计PCB，只打印出来看看效果即可，不再制版，PCB设计质量没有要求。

 PCB设计教学材料，主要是设计PCB，提供的成品PCB不是做焊接用，是作为设计PCB的实物参考，要用工业PCB软件设计，要打印看效果，再制版，钻孔，最后用自己制的板焊接验证是否成功，PCB设计质量有要求。

3、器材不同

  二者有不少器材相同，但学焊接可以有收音机，有万用板，PCB设计不含收音机，无万用板，有制版器材，或者还有电钻等。

4、供货情况不同

  焊接入门电子套件组合，本站就是批发网上其他商家PCB成品板，再加万用板套件再卖，如果不要万用板套件，买其他商家的PCB成品板也是可以的，供货方很多。

  PCB设计教学材料，网上没有提供全套的器材，还要加辅导，主要是太麻烦，一般商家不会干的，那就本站开始实验室来做吧，实验室人多不怕麻烦。

本站主打套件业务：
1、单片机实验套件 (配合单片机课程教学)
2、电子焊接入门（配合电路、模电等课程）
 3、PCB电路板设计材料(配合PCB设计课程)
　

微型电钻（需要才买）
电源可以用实验室的12V电源，所有实验室都有的。  钻头 + 铣头，铣头可以扩任意形状的孔。

以上只能制作单面板，作为学习已够了。要做双面板，需用双面贯孔药剂，一套好几百，个人PCB学习就不必了。
